无锡市兴洲仪器仪表有限公司研制生产的XING ZHOU®兴洲牌:XZ6000-01-CMG超声波流量计,应用在山东莱钢永锋钢铁有限公司



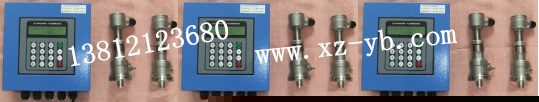

XZ6000-01-CMG超声波流量计

  ****要求:
1、介质:水
2、温度:35℃
3、压力:0.35mPa
4、管道规格:1020×10m/m
5、安装形式:分体式超声波流量计,传感器为插入式。
6、传感器与超声波流量计安装要求:
一次阀,紧固件:传感器到主机电缆长度10m×2;带主机保护箱(室外型IP65防雨防尘);带齐全部安装附件。


XZ6000CMG超声波明渠流量计


   无锡市兴洲仪器仪表有限公司研制生产的XING ZHOU®兴洲牌:XZ6000CMG型超声波明渠流量计在江苏某环保新能源有限公司污水处理三角堰中选用的招标中,一举中标。


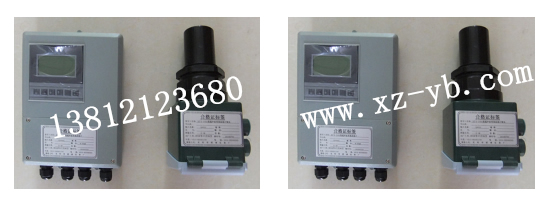

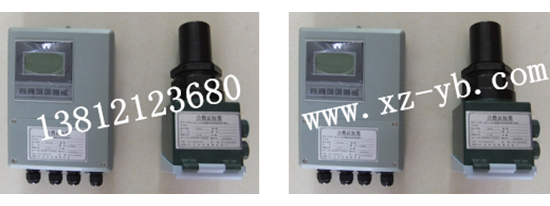

XZ6000CMG型超声波明渠流量计产品图片



XZ6000CMG型超声波明渠流量计说明书

一、基本概况说明和功能用途介绍:
  本超声波明渠流量计是以经济实用著称,主要用于明渠排污的计量,其基本功能有流动液体的液位、瞬间流量和累计流量查询和循环显示各种参数之功能.(我公司生产的FM3.14系列超声波明渠流量计带有自动记录功能,具有日、月、年累计流量报表,各种历史数据曲线记录查询).
   1,本仪表适用:帕歇槽、矩形堰、等宽堰、三角堰.
   2,本仪表可选择以下流量计量单位:kg、m3、L、T.
   3,输入信号→专用超声波探头→由本公司专配或兼顾4~20mA输入.
二、熟悉您的仪表

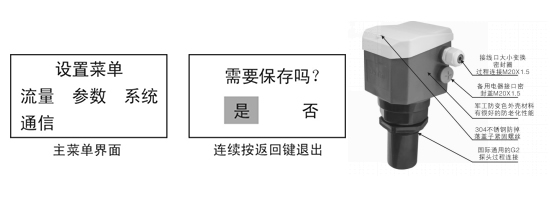

   1,主界面内容和各个功能键的分布和作用:
   2,操作键功能介绍:
   1)左移键和右移键→移动光标选择你所要改变容.
   2)减少键和增加键→用它来改变数字的大小改.以及改变仪表不同属性内容.
   3)翻页键兼查看键→连续按此键依次查看仪表的基本参数.也可以在操作完毕后每按此键一次可以返回到上一级菜单,直到主画面或退出设置程序.
   4)确认兼进入键→修改完每一个参数后按该键加以确认,该键还兼进入设置菜单键,譬如在仪表通电开机后需要对某项参数进行修改,按住该键不放直到密码界面出现为止,界面提示(请输入密码)止.
三.查看仪表的重要参数(连续按翻页键)
   1,当选用专用超声波探头时:
   通过连续按翻页键查看到以下参数:
(1)瞬时流量(2)累积流量(3)流动液位 (4)空气距离→探头到达水面之距离
(5)仪表盲区→****水位离开探头的距离必须大于盲区的数值.
(6)堰槽名称→您目前选用的堰槽名称→菜单可选. (7)通信连接状态和通信参数查询.
   2,当选用输出4~20mA变送器输入时:
   您可以通过连续按翻页键查看到以下参数:
(1)瞬时流量.(2)累积流量.(3)流动液位. (4)输入电流→变送器输入到仪表的电流.
(5)液位量程→液位变送器之量程. (6)堰槽名称→目前您选用的堰槽名称→菜单可选.
(7)通讯连接状态和参数查询.

四.如何进入用户主菜单
   按住确认键不放直到密码界面出现(请输入密码)为止,通过按增加键和减少键改变数字的大小,按左移键和右移键可以选择你要求改变的数字位数.密码0000然后按确认键出现以下设置菜面.

五.菜 单
A,当选用专用超声波探头时:
1,流量→
(1)选槽→帕歇槽、矩形堰、等宽堰、三角堰.
(2)探头选择→超声换能器专用或4~20mA输入 (3)补偿→(内部补偿)
2,参数 →
(1)当前水位→查看空气距离和换能器到水面的距离相当,安装正确,然后把当前水位的数字修改为实际水深的数字就可以了.
(2)流量上限→****的瞬间流量→俗称量程(堰槽的****流量).
(3)流量下限→设置为0.0000.
(4)水位切除→小水位切除,推荐0.005-0.02m,根据实际情况修正.
4,系统→(1) 密码 →切记改变后应该牢记. (2)巡显→巡显→最多可以选择8个参数进行自动巡环显示
(3) 清零→累积清零、来停电清零. (4) 恢复→校验恢复,一般不用→按住确认键直到出OK.
(5)背光→控制背光长亮或关闭.
5,通信→(1) 本机地址. (2)波特率→可选1200,2400,4800,9600. e校验 n无.
B,当选用4~20mA变送器时:
1, 流量→ (1)选槽→帕歇槽、矩形堰、等宽堰、三角堰.
(2)液位通道→超声→专用换能器或4~20mA. (3)补偿→(内部补偿)
2,参数→
(1)水位上限→选1.00m,即是液位变送器之量程. (2)水位下限→选0.000
(4)流量上限→****的瞬间流量→俗称量程. (5)流量下限→ 选0.0000
(6)水位切除→小水位切除,推荐0.005-0.02m,根据实际情况修正.
3,系统→(1)密码→切记改变后应该牢记. (2)巡显→最多可以选择8个参数进行自动巡环显示
(3)清零→累积清零、来停电清零. (4) 恢复→校验恢复→按住确认键直到出现OK,不常用.
(5)背光→控制背光长亮或关闭.
4,通信→ (1)本机地址. (2)波特率→可选1200、2400、4800、9600. e校验 n无校验.

六.安装调试要点和步骤:
1,菜单中选择探头:超声→专用超声波换能器. 或4~20mA输入. 2,选择堰槽和流量计量单位:

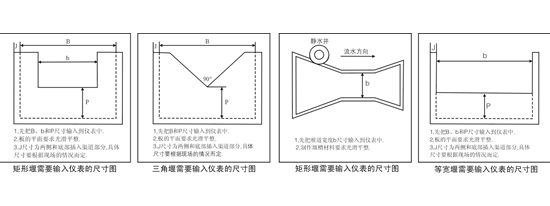

(1)帕歇槽、矩形堰、等宽堰、三角堰,顺便把对应堰槽的尺寸输入到仪表中,选中堰槽后按住确认键,即可出现尺寸界面. (2)流量计量单位: KG 、 m3、 L、T.
3,流动液位测量:

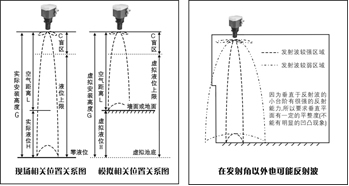

流动液位测量是仪表能否够正常运转的必要条件.强调“空气距离”的重要性,只有空气距离准确了,说明仪表正常,剩下的工作就简单多了.

4,如果在没有污水流动还有瞬间流量显示,增加“水位切除”的数字反之减小水位切除数值.

七、仪表不正常原因分析:
A,液位显示→“回波丢失”或”FFFFFF”→提示仪表没有收到回波.
1,探头和仪表的接线有异常:仔细检查连接线是否可靠,线的内部是否有断线现象,必要时可以临时外接连线更换试之.
2,被测液体表面情况复杂(譬如:液体表面有大量的泡沫、有漂浮物等等)导致水位面反射能力变差→清理泡沫和漂浮物.
B,当液位变化时,空气距离(液位)显示数字不变化.
1,液位高度进入换能器盲区→抬高超声波换能器位置.
2,静水井的直径太小或静水井内部结污垢或边缘平整度很差→加大静水井尺寸,清理污垢或改用内壁光滑的静水井材料.改变安装位置,直到观察空气距离稳定为止.
C,显示数字有规律性来回的挑动(特点:其中有一个数字固定不变)
1,在被测量污水上方存在着比较弱小的虚假目标产生的虚假回波(时有时无)譬如(静水井内部高低不平整)、长时间使用后导致净水井内壁严重结垢.
2,我们可以通过以下方法来判断数字跳动干扰来自外部还是仪表本身,把超声波的发射口对向空旷的天空,从原理上说仪表此时没有回波收到,仪表水位会提示“回波丢失”或“FFFFFF”.说明干扰来自外面.反之数字跳动来自仪表本身,要返回生产厂家检修.

八、接线和外形尺寸以及附图:

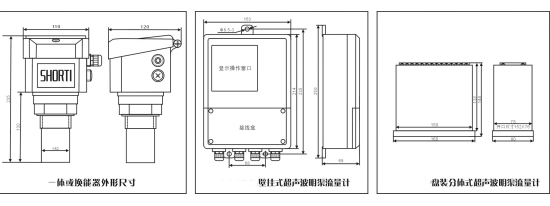

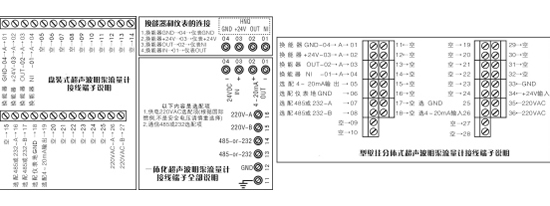

6000CMG超声波明渠流量计接线说明:
采用四芯屏蔽线一根,屏蔽层单端接仪表地GND。


XZ6000CMG型超声波明渠流量计

江苏某环保新能源有限公司招标中的XZ6000CMG型三角堰超声波明渠流量计制定了****规范书。



三角堰超声波明渠流量计
****规格书







江苏某环保新能源有限公司


1. 概述:
本****规格适用于江苏某环保新能源有限公司污水池三角堰中关于明渠超声波流量计的采购。
1.1 本****规格提出的是最低限度的****要求,并未对一切****细节作出规定,及未充分引述有关标准和规范的条文,供方应保证提供符合本****要求以及有关最新工业标准的合格产品。
1.2 如供方未以书面形式对本****要求的条文提出异议,则供方提供的产品应****满足本****要求。
1.3 在签订合同之后,需方有权提出规范、标准和规程发生变化而产生的补充要求,具体项目由供、需双方共同商定。
1.4 本****要求所使用的标准如与供方所执行的标准发生矛盾,按其中较高要求的标准执行。
1.5 供应商保证:
① 提供的仪表为全新的、****的、成熟的、完整的和安全可靠的,且设备的****经济性能符合的要求。
② 所选型号的准确性,所提供的仪表通过调试,并保供货仪表的完整性。
2. 供应产品应符合下列规范和****标准的最新版本:
EMC Directive 2004/108/EC
EN 61326-1:2006 (EN 61326-2-3:2006)
Low Voltage Directive 2006/95/EC
EN61010-1:2001/C11:2002
Pressure Equipment Directive 97/23/EC
Measuring instrument Directive 2004/22/EC
EN1434-1997, part 1, 2, 4, 5
ATEX Directive 94/9/EC EN 60079-0:2006 / EN 60079-7:2007
EN60079-1:2004 / EN 60079-11:2007
Process connection ANSI/ASME B16.5
EN 1092-1
Protection category EN 60529
NEPSI GB3836.1~4-2000 GB3836.1-2000 爆炸性气体环境用电气设备 第1
部分:通用要求
GB3836.2-2000 爆炸性气体环境用电气设备 第2 部分:隔爆型“d”
GB3836.3-2000 爆炸性气体环境用电气设备 第3 部分:增安型“e”
GB3836.4-2000 爆炸性气体环境用电气设备 第4 部分:本质安全i
对本****规格书未提及的产品所执行的标准,供应
厂商也应详细列出
3. 系统要求:
3.1 可精确完成不同环境下非接触式连续测量;
3.2 小盲区,高精度,且在盲区附近仍能保证精度;
3.3 收发一体化,能准确地接收微弱回波信号,保证测量的准确性和可靠性;
3.4 停电时确保仪器内数据不会丢失。
3.5 转换器****要求:
转换器现场带高清晰图形LCD 背光数字显示,并可显示瞬时质量流量,累积质量流量参数。光敏键操作,无须开盖。
3.6 环境温度高于60℃时,仪表的显示单元正常工作。
3.7 即使在数字液晶表头出现故障的情况下,不影响信号输出、控制,保证仪表正常工作。
3.8 操作界面为中文。
3.9 可选项中的输出可自由组态。
3.10 所有输入/输出和供电电路相互电气隔离。
3.11 具有调零功能,可恢复工厂零点。
3.12 三角堰超声波明渠流量计****参数:
 测量范围:****流量50T/h
 累积流量:99999999立方米
 测距范围:0-2米
 测距精度:0.3%
 流量精度:1%-5%
 盲 区:0.25米-0.5米
 分辨 率:1毫米
 方向角 :4-6度(全角)
 输出:支持4-20毫安和RS485接口,MODBUS协议
 供电电压:AC220V,防雷装置内置
 环境温度:-20-80度
 防护等级:IP67
 防爆等级:EX ia(d)iaⅡBT4
 安装方式:支架或法兰安装
 外 壳:压铸铝合金
 分离距离:小于50米(分体安装时)
4. 电源条件:
供电电压:现场提供220V AC不间断电源。
电源故障时,自动储存测量系统参数。
5. 标识:
****性固定在仪表上的铭牌,应刻有位号、序列号、型号、设计压力、设计温度、测量范围、校准量程、防爆等级、材质等,铭牌材质应是防腐金属。
6. 供应厂商职责要求:
6.1 ****服务
6.1.1 ****培训
****培训为现场培训(4人·周)。
6.1.2供应厂商应在出厂前完成以下检验和试验项目:
1)外观检验;2)尺寸检验;3)材料检验4);无损检验5);压力检验;6)性能试验;7)绝缘试验;8)高压电试验和设备必须的各项检验。
甲方保留到制造厂目击产品进行检验和试验的权利,供应商工程师应到现场指导安装;调试工作,测试由供应商****指导;施工配合;业主检查。
6.1.3 包装运输:
系统设备应妥善包装,运往业主的安装现场。包装材料、箱子以及固定方法应达到运输标准,防止运输及存库过程中出现损坏或腐蚀现象。包装箱外壁有明显的文字说明,如:设备名称、用途及运输、储存安全注意事项等。
包装箱内附带下列文件,但不限于此:
a、装箱单;
b、产品使用说明书和安装说明书 CD;
c、产品标定****;
设备到达现场后,买方将派代表与卖方共同开箱验收,确认装箱单和设备完好情况。如出现问题将由卖方承担。
6.1.4 现场开箱、安装、上电和调试:
供应厂商负责对在现场安装、接线和通电的全面指导。在设备到现场后进行简单测试,主要目的是检查系统硬件和软件的运行,系统各部分的功能以及速度、精度等指标是否满足要求。测试由供应厂商进行,业主检查。
6.2 资料内容
每一项资料在发出时都应带有首页,并说明资料的名称和数量。包括(但不限于):
产品选型样本;
安装指导手册、操作使用说明、****手册(全套)以及维护手册等。
出厂随机资料:说明书、安装手册、操作维护手册、工厂试验检验报告、装箱清单;
所有部件的详细规格单;所有部件的合格****;安全****;出厂验收测试程序;出厂验收测试记录;所有系统软件及程序的媒体和使用说明等。
注:安装指导手册、操作使用说明、****手册(全套)以及维护手册要求为中文资料。
6.3 支持服务
6.3.1 保修:
从投运验收合格之日起12个月内,如发现供应厂商提供的系统有任何质量或功能问题,供应厂商应免费调整、更换。
6.3.2 备件支持:
为保证系统99.9%的可利用率,供应厂商应在中国境内方便的地点设置备件库,存放有必需的备件。如果业主需要备件,供应厂商应应能及时提供。
6.3.3 维护能力:
无论是否在质保期内,若本公司出售的产品发生质量问题,供货商服务工程师将保证在48 小时内有响应。
6.3.4 供应商职责:
设备出厂前对业主相关人员进行培训。****规格书中未提及但又是必须的配置和有关附件,供应商有责任建议买方,并提供完善的设备。供应商对所提供的仪表设备、****服务、包装运输、开箱检验、安装指导、现场测试及现场验收(SAT)直至装置开工中设备投运等环节负有****责任。
6.3.4 交货时间:以合同为准。

7.本****规格书作为合同的正式附件,与合同文本具有同等的效力。
8.供应商需有有效的资质文件、注册资金、银行资信、代理商证明、业绩文件及防爆****等有效证件。
