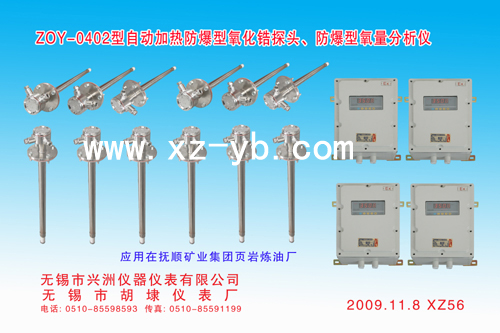

ZOY-0402型自动加热防爆型氧化锆探头、防爆型氧量分析仪




应用在抚顺矿业集团页岩炼油厂

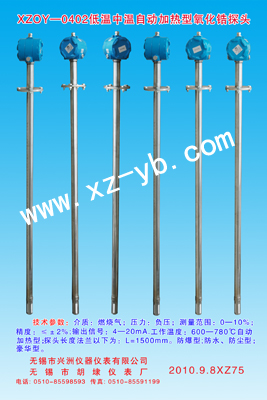

氧化锆探头特殊加长型XZOY-0402低温中温自动加热型氧化锆探头


****参数:
    介质:燃烧气,压力:负压,测量范围:
0-10%,精度:≤±2%,输出信号:4-20mA,工作温度:600-780℃自动加热型,探头长度法兰以下为:L=1500mm,防爆型、防水型、防尘型、豪华型。

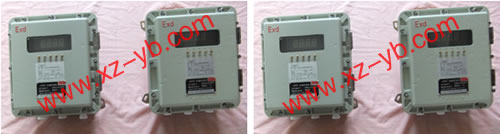

XZOY-04GBEXD-Ⅲ防爆氧化锆氧量分析仪

    XZOY-04GBEXO-Ⅲ防爆氧化锆氧量分析仪应用在河北艾德斯蒂尔环保科技有限公司新建110万m³/h活性焦干法烟气综合治理项目上。


XZOY-04GBEXO-Ⅲ防爆氧化锆氧量分析仪

XZOY-0402EX-Ⅱ型防爆型氧化锆探头

    河北爱德斯蒂尔环保科技有限公司在对无锡市兴洲仪器仪表有限公司制造企业提出了使用条件、****规范。
    1、 使用条件
    本工程在热风炉出口(温度为500摄氏度,压力05-06kpa,固体颗粒含量0-100mg/Nm)
    2、 ****规范
    2.1 制造厂家提供的插入式氧化锆分析仪用于测量热风炉管道 烟气含氧量O2%,其测量原理及制造工艺应****可靠。
    2.2 所供产品可在线调整,调整期间对氧化锆的正常输出不造成任何干扰。
    2.3 制造厂家提供的氧化锆分析仪包括测量单元(探头)和变送单元两部分,应采用分体结构,并配供测量单元与变送单元之间的连接电缆(长度大于7米)。
    2.4 被测烟气温度范围:20℃~500℃,氧化锆探头应带有加热器。锆池可抗SO2,NH3,NOX和氧化物腐蚀。
    2.5 防护等级:
    变送单元:IP65防爆等级EXDIIBCT6(附相应的防爆****)。
    2.6 过程连接:法兰连接(DIN,ANSI,JIS,B2210)配带反法兰。
    2.7 传感器保护壳材质应能适应被测烟气压力、温度要求,并可耐强腐蚀。
    2.8 •测量精度:±0.1%O2
    •量程:氧浓度0-1%至0-****可设定
    •响应时间:20秒内****过程变化的63%
    •输出:二线制,输出信号4~20mA
    •干扰抑制:<50ms失电无影响,>50ms失电,设备自动复位后运行。
    •显示:至少应有两行数码显示,内容可选%氧、锆管温度、锆管毫伏值、热点偶毫伏值、时间/日期
    •探头插入深度:0~1.Om。
    •变送单元电源:220AC.50Hz。
    2.9 连接线和端子符合现行的ANSI标准,所有端子都有永性的标记,便于识别。
    2.10在12个月的时间内的漂移量不****所调量程的0.1%。
    2.11氧化锆能把氧气含量O2%直接转换为4~20mA输出信号,其正常测量不需管接参比气,也不需样气处理。
    2.12氧化锆外壳具有适当的密封方式,达到其佳工作状态。
    2.13氧化锆应具有便于维护特性,当更换电子板等重要零件后,不需送回工厂重新标定而能达到工厂使用要求。
    2.14氧化锆电子元件应与电源接线端子****隔离,以防由于电气故障而损坏电子板。
    2.15每台氧化锆具有不锈钢铭牌,标注型号、规格、设计编号。

    尊敬的客户需要****咨询、沟通、交流、指导、建议请与无锡市兴洲仪器仪表有限公司总师室联系:虞江洲:13812123680.E-mail:39142952@QQ.com.电话:0510-85593298.传真:0510-85591199

XZOY-0402-BEXD-Ⅲ高温防爆氧化锆氧量分析仪

    无锡市兴洲仪器仪表有限公司制造的XING ZHOU®牌:XZY-0402-BEXD-Ⅲ高温防爆氧化锆氧量分析仪应用在山东莱钢永锋钢铁有限公司新建220吨燃气锅炉及配套发电项目上。应用单位还有邯郸钢铁公司,四川攀枝花钢铁集团公司,张家港沙钢钢铁集团公司等等工程项目上。

XING ZHOU®牌:XZOY-0402-BEXD-Ⅲ高温防爆氧化锆氧量分析仪

XING ZHOU®牌:XZ04-EX-82型高温防爆氧化锆探头

    客户对无锡市兴洲仪器仪表有限公司制造防爆氧化锆探头、氧化锆氧量分析仪提出了****规范、****要求:
(一) 一次氧量传感器
    •氧含量测量范围:0.05%~20.6%
    •仪表精度:系统测量基本误差≤±0.5%满量程值
    •变送器精度:0.5级(≤±0.5%满量程值)
    •响应速度≤3S(90%响应)
    •氧化锆本体电势:≤3mV(T=700℃±10℃)
    •加热炉工作电压:(0~80)V脉冲
    •热电偶分度号:K型
    •绝缘电阻:≥20兆欧(500V DC.兆欧表)
    •绝缘强度:1.5KV正弦交流电压历时60秒不击穿
    •安装方式:法兰连接
    •防护等级:IP65
(二) 二次氧含量显示仪表
    •氧含量量程:0.05%~2.06%精度±0.2%
    •温度量程:0℃~1300℃
    •加热炉工作电压:(0~80)V脉冲
    •输出电流:4-20mA,精度:±0.5%
    •有计算机通讯:RS-485
    •氧量上限报警输出:容量为250V.AC/7A
    •氧量下限报警输出:容量为250V.AC/7A
    •被测烟气空气过剩系数范围:0.1-99
    •工作电压:(220±15%)V.AC.50HZ~60HZ
    •变送输出单元:IP65 防爆等级:EXDIIBCT6


XZOY-04G-EX氧化锆探头(防爆型)

  无锡市兴洲仪器仪表有限公司推出的新颖防爆氧化锆探头及氧化锆氧量分析仪应用在化工行业的烟气管道中得到了用户的认可和赞许。
一、综述
  氧化锆测量探头具有灵敏度高,响应速度快,稳定性好等特点,它不仅可测量锅炉燃烧过程中残余氧量,而且还可用于热力学的研究,气体制造厂含量的连续监测,均热炉燃烧过程的控制、化工厂等生产过程中气量的控制分析等。它不仅在减少环境污染、节能提高燃烧效率方面起的积极的作用,而且作为工程管理和质量控制的重要手段,为企业安全生产环保节能得到了有效的保障作用。无锡市兴洲仪器仪表有限公司制造、****的防爆氧化锆氧量分析仪、氧化锆探头在电力、石化、钢铁、冶金、化工等等行业生活锅炉及工业领域得到广泛的应用。
二、工作原理
  氧化锆氧量分析仪主要由氧化锆探头和氧量变送器组成。当氧化锆探头达到600℃左右时,而锆头内外两侧具有氧浓差的情况下,其内外电极上即产生电热、根据奈斯特公式:

R=1.987卡(度、克分子)(气体常数)
F=23060卡/伏、克当量(法拉弟常数)
T:被分析气体****温度。
PO2高:参比气中氧分压,一般确定为空气中氧分压为20.6%
PO2低:待测气体中氧分压
三、无锡市兴洲仪器仪表有限公司制造、****的氧化锆探头分类:
  1、低温加热型自动补偿型:XZOY-4020型;温度550-750℃;参此气流量:30-100mL/min;长度200-1500m/m。
  2、中温加热型自动补偿型:XZOY-0410型;温度600-800℃;参比气流量;30-100mL/min;
长度:200-1500m/m。
  3、高温补偿型:XZOEX-081型;温度:500-1250℃。****参数可据客户的生产工艺要求。
  4、超高温补偿型:XZOEX-082型;温度:0-1300℃。****参数可据客户的生产工艺要求。
四、无锡市兴洲仪器仪表有限公司制造、****的氧化锆氧量分析仪分类:

形式 外形尺寸mm 开孔尺寸mm(长×宽)
XZOY-4H横式(H) 160×80×120 152+1×76+1
XZOY-4S竖式(S) 80×160×120 76+1×152+1
XZOY-4F方型(F) 160×160×200 152+1×152+1
XZOY-4G壁挂式(G) 250×205×90(长×宽×高)
XZOY-4G-EX 防爆型等级:EXDI ICT4.尺寸根据实际要求而定

五、****要求与无锡市兴洲仪器仪表有限公司说明书的相同,需要可索取告知邮箱,将电子版本发去。
  ****要求客户还增加了:(1)防爆 :EXDI ICT4;
(2)法兰连接:DN50;
(3)L=200m/m。
  无锡市兴洲仪器仪表有限公司制造的防爆型XZOY-04G-EX氧化锆氧量分析仪应用在响水中山生物科技有限公司
  检测位置:放空捕集齐氧含量106车间。

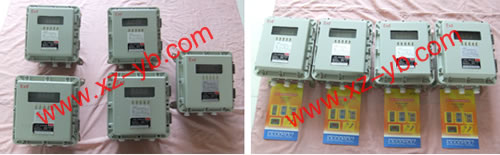

XZOY-04G-EX氧化锆氧量分析仪成品图


XZOY-04G-EX氧化锆氧量分析仪(防爆型)成品图


XZOY-04G-EX氧化锆氧量分析仪(防爆型)成品图

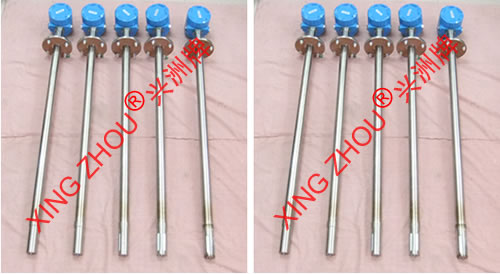

XZOY-04G-EX氧化锆探头(防爆型)立式成品图


XZOY-04G-EX氧化锆探头(防爆型)横式右侧图


XZOY-04G-EX氧化锆探头(防爆型)横式左侧图
