XZKC-8000系列智能空气净化装置

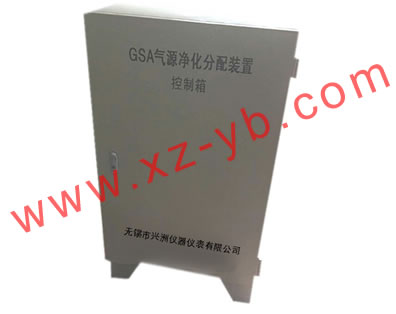

XZKC-8000系列智能气源净化分配装置控制箱

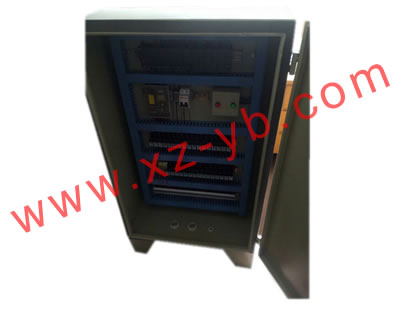

XZKC-8000系列智能气源净化分配装置控制箱内部结构图



XZKC-8000系列智能气源净化分配装置

   XZKC-8000系列智能气源净化分配装置主要选用成套单位:重庆川仪有限公司、上自公司、北方****电站成套公司、哈尔滨电气集团公司电站成套部、上海电气集团电站仪表配套公司、苏州优力控制公司等十多家公司厂家。
   XZKC-8000系列智能气源净化分配装置应用在国内外大型发电机组上:

山西长治某发电厂:2×600MW发电机组;
广东某发电有限公司:2×1000MW发电有限公司;
内蒙古某发电厂:2×1000MW超超临界燃煤机组;
广西某发电有限公司:2×1000MW发电机组;
贵阳某发电厂:2×350MW发电机组;
华能南京热电厂:2×330MW发电机组。
。 。 。 。 。 。


XZKC-8000系列智能气源净化分配装置

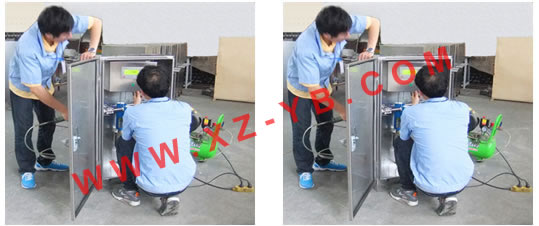

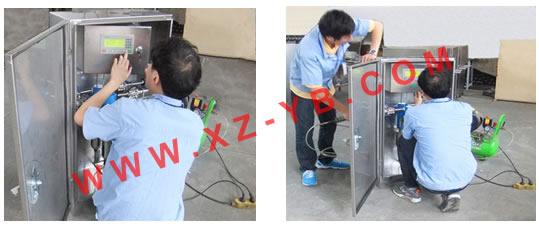

无锡市兴洲仪器仪表有限公司工程师们对XZKC-8000系列智能气源净化分配装置出厂前的调试、试验。



无锡市兴洲仪器仪表有限公司工程师们对XZKC-8000系列智能气源净化分配装置出厂之前进行调试和试验。

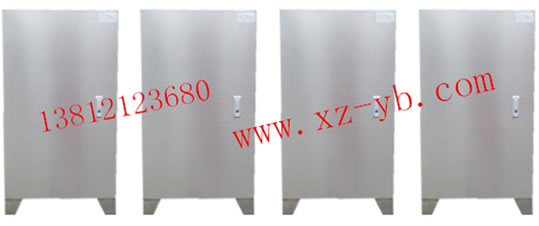

XZKC-8000系列智能气源净化分配装置成品(正面图)

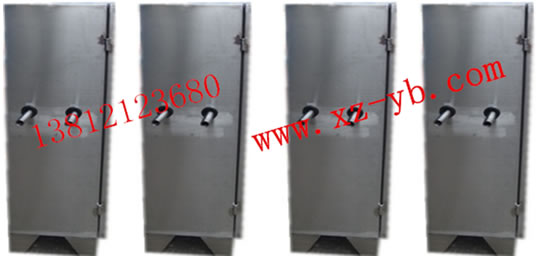

XZKC-8000系列智能气源净化分配装置成品(左侧图)

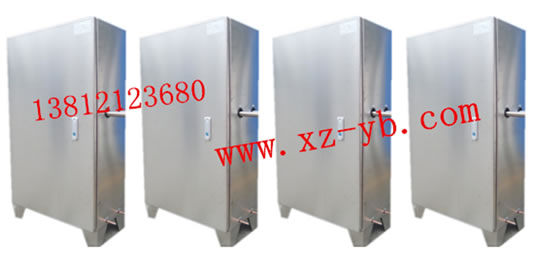

XZKC-8000系列智能气源净化分配装置成品(右侧图)

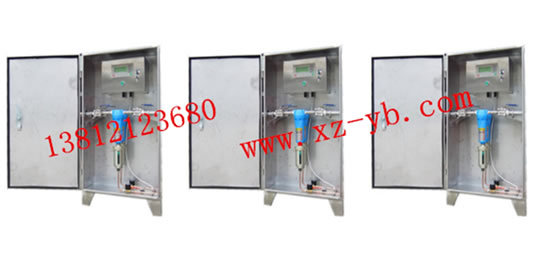

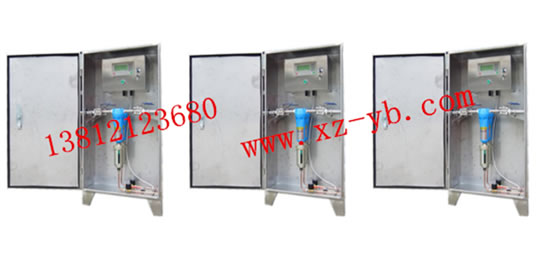

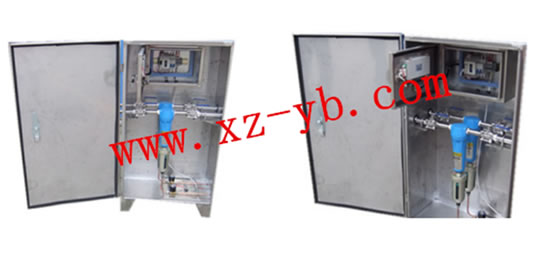

XZKC-8000系列智能气源净化分配装置成品(内部安装图)



XZKC-8000系列智能气源净化分配装置成品(内部安装图)



XZKC-8000系列智能气源净化分配装置成品(内部智能计算机小门打开装配图)

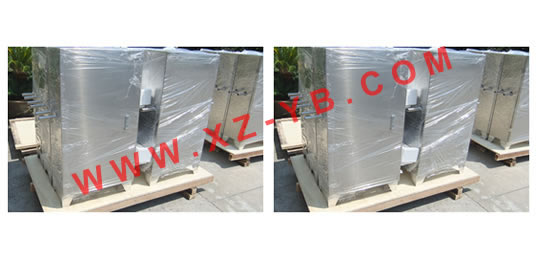

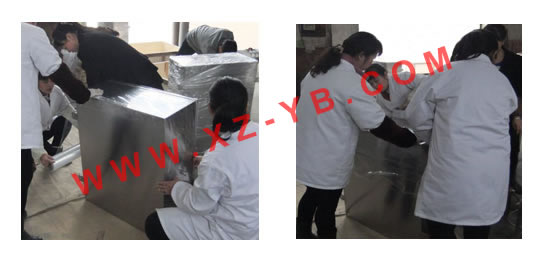

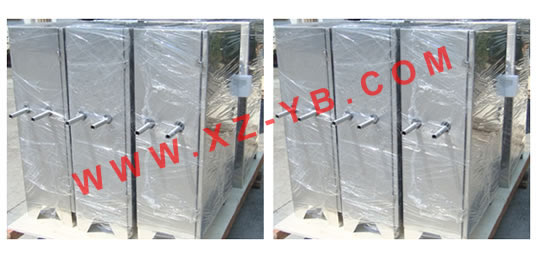

XZKC-8000系列智能气源净化分配装置成品(防湿包装)



XZKC-8000系列智能气源净化分配装置成品(防湿包装)

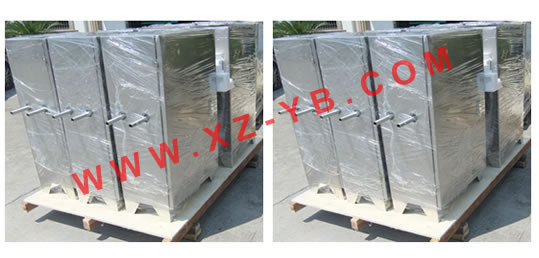

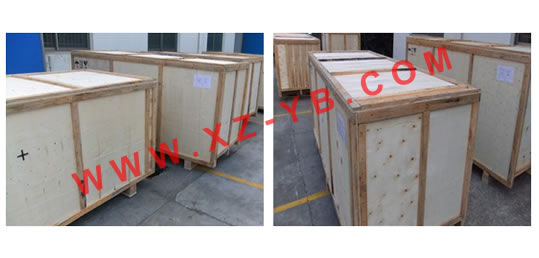

XZKC-8000系列智能气源净化分配装置成品(防湿包装后准备装入木箱)



XZKC-8000系列智能气源净化分配装置成品(防湿包装后准备装入木箱)



XZKC-8000系列智能气源净化分配装置成品(防湿包装后准备装入木箱)

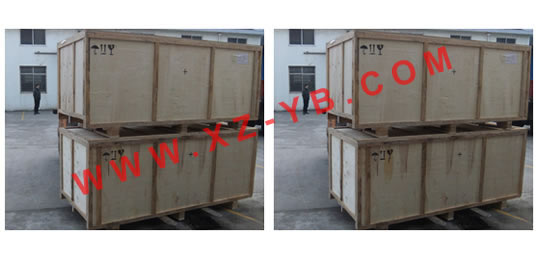

XZKC-8000系列智能气源净化分配装置发往电厂前的一切工作准备就绪等待叉车上卡车



XZKC-8000系列智能气源净化分配装置发往电厂前的一切工作准备就绪等待叉车上卡车

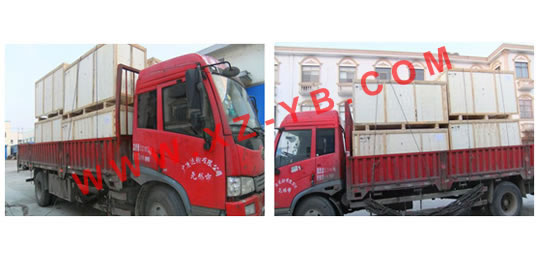

XZKC-8000系列智能气源净化分配装置包装好的成品叉车上卡车

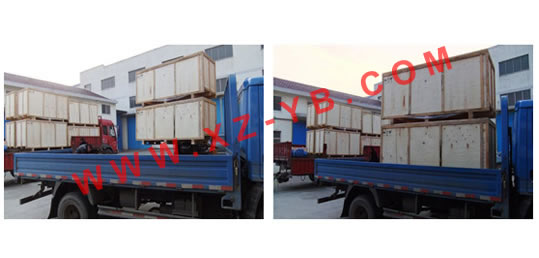

XZKC-8000系列智能气源净化分配装置装上卡车直接送至电厂

一、 概述
   无锡市兴洲仪器仪表有限公司、无锡市胡埭(DAI)仪表厂是一家从事高科技电子产品,一次仪表、二次仪表,数据采集、热网管理(有线、无线)通讯、热控变送器的开发、制造、生产的****企业。本公司研究开发已有十多年历史,不仅具有一支在研究、开发、生产制造、营销管理都极具丰富经验的****队伍,而且有国内外****的试验条件与测试装备,在我国仪器仪表****中****一步。我们以多年的开发经验,为广大用户提供各种温度、压力、流量、变送等仪器仪表的设备控制系统。
   我们将为用户提供高质量、高可靠性的****产品及优良的服务,公司产品遍及****各省市,部分产品还远销国外。
   公司已通过***9001:2000版************, 产品荣获中国知名补偿装置十佳放心****,****编号:510229;拥有实用新型********,****号 第926413号,****号:ZL 200620068391.1;江苏省版权局版权管理处,登字:102006J260号,编号:2006-293;荣获江苏省优质产品,****编号:8060038。曾多次荣获****仪器仪表展览会******奖。又是中国自动化学会、仪器仪表学会、化学工业仪器仪表学会理事单位。
   本公司有雄厚的****力量和良好的服务态度,取得广大用户的信任和好评.集二十余年来对风压测量装置的设计研发经历,公司从单一的测量功能到目前的智能化控制系统。同样,在气源净化产品方面我们也进行了更加深入的设计研发,产品从简单的空气过滤处理到目前的采用进口PLC智能控制处理过滤过程的装置。都进行了潜心研究和开发,使我们的产品不断完善、不断升级,也使我们的用户愈来愈多,愈来愈广,得到了广大用户的充分好评。
   XZKC-8000系列智能空气净化装置在电厂的气源控制中大量广泛使用。目前已发展至进入第四代可编程智能型产品,具有体积小巧,稳定性可靠,可实现在线安装、设置、调试等一系列优点。
   众所周知压缩空气是否干燥会影响到气动控制系统的安全稳定运行,因压缩空气带水而导致机组故障甚至停机时有发生。压缩空气经一般干燥处理后,仍带有一定的水分,而这部分水分在不同的季节****间而积累呈复杂不确定关系。此水分积累的结果是:一方面影响用气设备的安全正常的工作,并加速其损坏;另一方面严重腐蚀储气 、压缩机等设备,造成恶性循环。
   压缩空气带水是电厂普遍存在的问题,目前一般采用手动疏水阀人工排放、利用机械式疏水阀进行疏水或通过PLC定时控制电磁阀进行排放。上述排放均存在以下缺点:
   (1)由于供/用汽点多而面广,对疏水阀进行人工巡检及手动排水耗时费力,且现场难以判断是否疏水干净。
   (2)机械式疏水阀偏差大、可靠性差,出现故障并难以修理。
   (3)不具备在实时在线监测功能,无法实现即时在线控制。
   (4)PLC定时控制排放不能根据实际工况进行调整,即管道内无水它到时间也排,浪费气源并缩短电磁阀寿命。
   使用我厂的XZKC-8000系列智能空气净化装置就能从根本上解决以上的问题,为电厂的气源控制运行提供稳定、可靠的保证。


二、智能三代功能特点
   XZKC-8000系列智能空气净化装置,目前已进入第四代可编程智能型产品,该产品具有体积小,稳定性可靠,可实现在线实时控制系统的运行。能有效解决仪用压缩空气系统中发生气动执行机构或控制单元被水污染的难题。主要特点如下:
   (1)XZKC-8000系列智能空气净化装置核心部分采用进口高档单片机为控制核心,增加了在线温度、湿度检测单元模块,控制程序可根据检测到的实际工况调整排放时间;
   (2)良好的人机工作界面,设置参数****保存,永不丢失数据。具有现场中断测试功能、软中断测试功能,软件设计预留局部网络功能;
   (3)真正实现智能化自动排水、无损排水,从根本上彻底减少固定间隔排水方式所导致的电磁阀频繁动作和气源损失;
   (4)当检测到管道内有水并达到一定水位时,即进行排水,排放时间智能控制,排水完毕后即时关闭阀门,从根本上防止出现排完水后阀门仍未关闭所产生的压缩空气直接对空排气现象。
   (5) 带LCD液晶显示,可显示管道内气体的温度、湿度等数据。
   (6) 带测试按钮,可以****测试电磁阀动作情况并通过LED予以显示。
   XZKC-8000系列智能空气净化装置特别加强了安全可靠性设计,能够在恶劣工况环境下可靠运行。防护等级IP65。软件设计具有在线自诊断(包括失电报警);软件控制采用模糊控制(Fuzzy Cotltro J)策略,确保排水对气源系统压力的扰动****,从而保障气动执行机构和/或控制单元的安全稳定可靠。
   XZKC-8000系列智能空气净化装置采用模块化设计,产品根据可不同用户要求,分单回路、双回路、四回路等规格。
   XZKC-8000系列智能空气净化装置允许通过Rs-485总线进行网络连接,可连接多台XZKC-8000系列智能空气净化装置,每台XZKC-8000系列智能空气净化装置均构成网络上的一个控制站,极大的方便了用户设备管理。
现场单元通过RS485互连构成网络后,可以和任何支持RS485/MODBUS协议的系统或设备进行数据交换。
三、****指标
   供电电源:电压:85~265V AC 频率:50HZ±10%
   环境温度:-15~65℃
   环境湿度:《95%RH
   防护等级:IP65
   网络接口:RS485(可选)
   通讯协议:MODBUS
   数据保存:设定数据****保存
   工作介质:压缩空气
   介质温度:-25~80℃
   输入、输出气源压力:≤16.9kgf/cm2
   过滤器输出流量:8000L/min
   输入、输出气源管路:Φ25、Φ32、Φ38(可根据用户要求定制)
   过滤精度:过滤精度达到5μm,除水效率不低于96%

四、安装及保养
   XZKC-8000系列智能空气净化装置可根据现场条件,水平放置在气源管路的旁边,进气及出气管(在箱体侧面)采用焊接式活络接头连接(也可根据用户要求采用金属软管),根据自身气源的质量定期更换滤芯,确保气源畅通无阻,保障全厂的气动设备正常运行。
   安装时只需放一路220V交流电源接入控制箱内电源端子处,内部控制接线的出厂进均已接好,不需用户连接,然后连接好进气及出气管路,打开电源,设置好控制参数,即可投入使用。

五、模式单元图

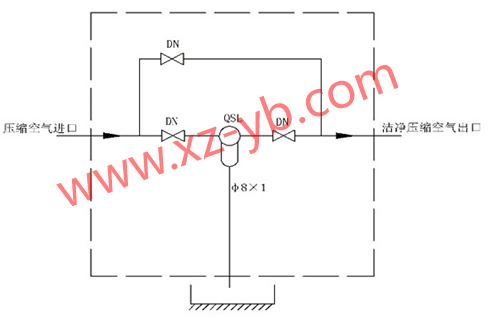

图一 普通单元图

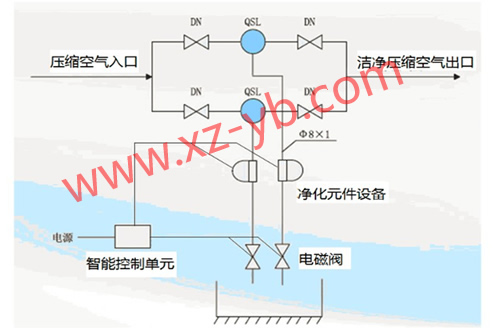

图二 智能控制单元图

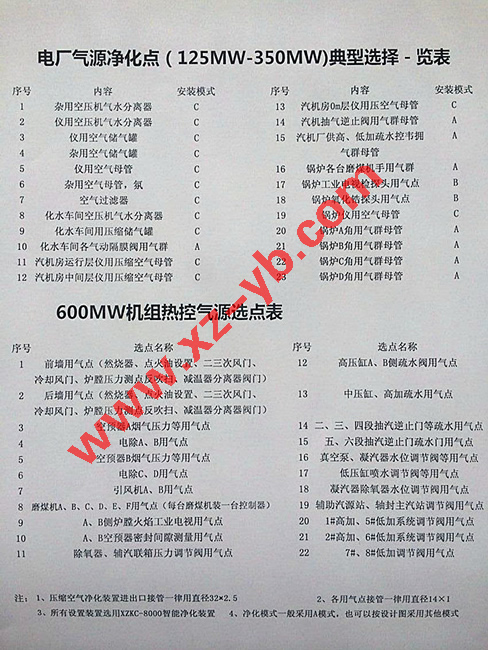

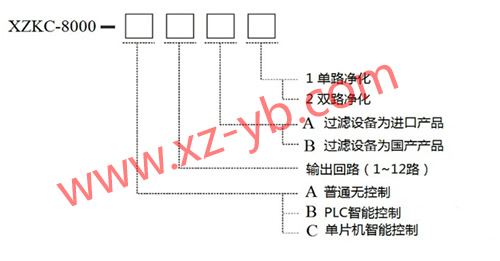

六、选型指导



  无锡市兴洲仪器仪表有限公司设计研制的XING ZHOU®兴洲牌XZKC-8000系列智能气源净化分配装置产品,严于律己、精益求精,一切为客户着想,满足客户的一切****、工艺要求。提高产品的****性、****性、前沿性、精确度性、稳定性、可靠性、安全性、环保型。现在产品在****应用的覆盖率说明了这一点。
尊敬的客户:需要产品设计、改造、完善、提高、制造、服务、沟通、协作、商谈,请与我公司总工程师办公室联系。
  具体负责人:虞江洲:13812123680; Email: 3914295@qq.com
  诚信度:一次见面(沟通),双方满意;一次生意,终身朋友!都会给你(您)一个满意的结果!









  胡埭(DAI)仪表宗旨: 经营是龙头                质量是保证                         质量****                  用户至上
