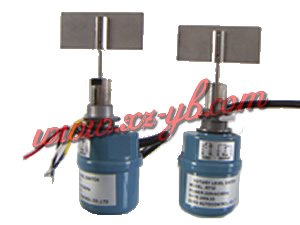

RT系列阻旋料位开关




产品简介
    阻旋开关是一种用于固态物料(包括粉状、粒状、块状、胶状等)的物位控制器。它具有密封性好、过载能力强(具有过载保护)、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调整弹簧的拉力来实现,其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。
工作原理
    利用永磁电机带动叶片旋转,当被检测物料上升至叶片位置时,叶片转动受阻,该阻力通过传动轴传递到接线盒内的检测装置,检测装置则向外输出一个开关信号,并切断电机电源使叶片停止转动。
当物料下降时,叶片阻力消失,检测装置便依靠弹簧的拉力恢复到原始状态,叶片恢复旋转状态。

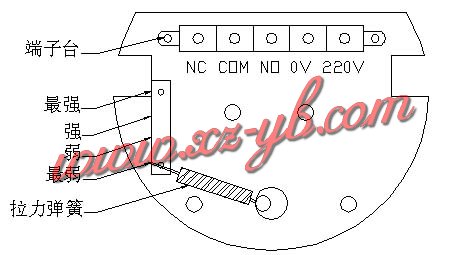

针对使用于比重相差较大的物料,可调整弹簧拉力,比重大时弹簧拉力调整至****,反之则调整至最弱。(如下图)


NC 常闭触点
NO 常开触点
COM 共用接点

注:请勿随意更换拉力弹簧,以免造成误动作。

****参数
1、供电电源:220VAC/110VAC/12VAC,50/60Hz
2、消耗功率:3W
3、触点容量:8A/250VAC SPDT(单刀双掷)
4、叶片转速:1RPM(转/分)
5、力矩:1.0 kg×cm
6、物料比重:≥0.4
7、工作温度:-10~80℃(****可达300℃)
8、绝缘电阻:≥100MΩ(500VDC)
9、介电强度:1500V*1min
10、防护等级:IP65
11、叶片材质:SUS304
选型说明:
型 号
外 形 尺 寸
说 明
RT-20A/B/C
牙口型

水平安装

叶片、牙口大小及总长可订制,可制作高温型。

RT-21A/B/C
法兰型

水平安装

叶片、法兰大小及总长可订制,可制作高温型。

RT-50A/B/C
轴长可调型

垂直安装

叶片、法兰大小L长度可以订制,L可依现场条件伸缩调整。
可制作高温型。

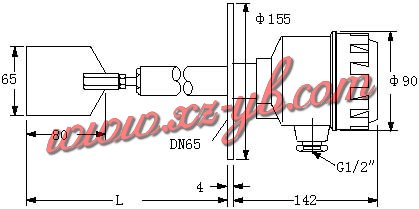

RT-30A/B/C
轴保护管型

水平或垂直安装

叶片、法兰大小及L可订制。

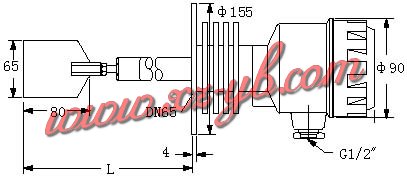

RT-61A/B/C
高温保护管型

水平或垂直安装

叶片、法兰大小及L可订制。

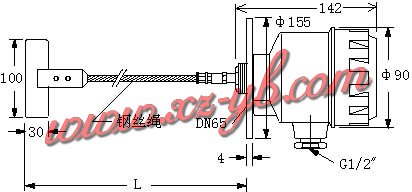

RT-70A/B/C
钢丝绳型

垂直安装

叶片、法兰大小及L可订制,可制作高温型。


安装注意事项:
※应避免安装于落料口下,若无法避免,应在叶片上方安装防护板,以保护叶片不受物料的直接冲击及造成误动作;
※水平安装时,入线口应向下,避免外界环境雨水渗入到接线盒内,电缆固定螺母必须锁紧;
※当安装孔小于叶片宽度时,可将叶片拆卸后再组装,组装前须在螺纹配合处涂上缺氧胶,防止叶片在运转过程中脱落;
※确认电源电压与阻旋开关上标识的电压相同;
※确认安装方式为水平安装或垂直安装;
※当使用短牙口型时,开孔尺寸必须大于φ35mm。
