IDAS-48K开关量采集前端




    无锡市兴洲仪器仪表有限公司根据目前****的发电机组能源转型升级,发电机组300MW升至600MW,在发展至1000MW超临界机组,机组的扩大,各种生产工艺要求、****指标的动态值、检测数据、保护功能、环境发展保护、仪器仪表的集成度,质量安全的可靠性、稳定性、正确度、信号传输的正确性等等,低碳清洁和大容量、高效率、低排放煤电机阻,电力能源安全、健康、环保发展。乘这样大环境、大气候、大背景的有力东风,本公司****科抓好产品升级、换代开发前的调研工作、深入电力、石油、化工和冶金等等行业进行细致的调查研究。接触用户一线的工程师、行业专家、本公司****科的设计工程师们对调研的内容分析、综合、研判、集思广益,利用最****的****、最新的设计理念,根据发电厂、石油、化工、冶金等等行业新的生产工艺,新的****指标目标,在2005年,无锡市兴洲仪器仪表有限公司,推出了XING ZHOU®牌的三款数据采集前端:①IDAS-24A模拟量采集;②IDAS-48K开关量采集;③IDAS-48D(0~100VAC)交流量采集。
    无锡市兴洲仪器仪表有限公司研制生产的三款XING ZHOU®牌的三款数据采集前端,为电力、石油、化工、冶金等等行业过程中的热工参数进行就地采集转换,为工业生产节省很多成本,达到了节能、节材的效果,大大提高了各种参数的检测效率。

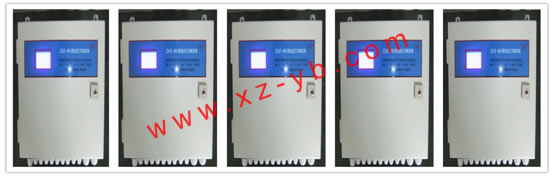

    无锡市兴洲仪器仪表有限公司研制制造的XINGZHOU®牌:IDAS-48K开关量采集前端。



    IDAS-9000系列智能数据采集网络前端(模拟采集)、IDAS-48K开关量采集前端在发电厂600MW发电机组、1000MW发电机组上使用的现场图片。
    山东省、安徽省、江苏省、陕西、广东、福建省、浙江省、辽宁省、宁夏……国外工程:印度、巴基斯坦、土耳其、越南……电厂都得到了应用。








   1.****目标:

    (1) IDAS-24A(模拟量采集):
工作电压:220VAC±22VAC 电源频率:50HZ±2.5HZ
输出电压:24VDC(电源组) 负载能力:≤200mA(用于变送器)
环境温度:-20-65℃ 相对湿度:5-95%RH
(特殊订货):-20-80℃
大气压力:86-106Kpa 测量周期:24通道/1秒
测量精度:0.2级 功 耗:≤5W
共模抑制比:≥120db 串模抑制比:≥60db
通讯速率:9600-115.2K(RS422/485)
9600-12M(PROFIBUS)
****性能检测元件及测量范围:
检测元件 分度号 测量范围
铜电阻 Cu50 -50-150℃ Cu100 -50-150℃
铂电阻 Pt50 -50-150℃ Pt100 -50-150℃
电 偶 K 0-1320℃ E 0-700℃
S 0-1600℃ T 0-1400℃
冷端补偿:
占用一个RTD测量通道,任何一个通道均可作为冷端补偿通道。

(2) IDAS-48K(开关量采集)
• 每个IDAS-48K采集盒的输入数48个
• 有源输入或无源输入
• 输入工作范围24V~48V
• 输入电流24V时2mA
• 消抖动选择可选1~256mS
• 输入端子 螺旋端子
• 事件测量分辨率1mS
• 采样周期:18路/mS
• 处理事件的缓存容量每48个通道256个事件
• 主机接口RS232C或RS485
• 通讯速率:9600-115.2K(RS422/485)
9600-12M(PROFIBUS)
• 功 耗≤15W
• 正常工作条件:
①环境温度:-20-65℃ ②相对湿度:5-95%
③大气压力:86-106Kpa ④电源电压:220±10%VAC
⑤电源频率:50±5%HZ ⑥24V电源负载能力≤22mA

(3)IDAS-48D(0~100VAC交流量采集)
工作电压:220VAC±22VAC 电源频率:50HZ±2.5HZ
输出电压:24VDC(电源组) 负载能力:≤200mA(用于变送器)
环境温度:-20-65℃ 相对湿度:5-95%RH
(特殊订货):-20-80℃
大气压力:86-106Kpa 测量周期:24通道/1秒
测量精度:0.2级 功 耗:≤5W
共模抑制比:≥120db 串模抑制比:≥60db
通讯速率:9600-115.2K(RS422/485)
9600-12M(PROFIBUS)
****性能检测元件及测量范围:
检测元件 分度号 测量范围
电流互感器 CT 0-5A AC0
电压互感器 PT 0-100 AC

    2.****内容:
    对电力、石油、化工和冶金等行业过程中的热工参数、开关量信号等进行就地采集转换,并通过网络将数据输入工业控制计算机,对信号进行处理和用于控制。经计算机处理后的数据同时可通过网络输入远程I/0采集盒转换后用于对工业生产过程及其他设备的显示和控制。

    主要特点:
A.采用壁挂式就地安装,可节省大量信号电缆。
B.采用RS485/422现场总线式远程网路,无中继时通信距离可达1.2公里。
C.设计冗余通讯,Profibus通讯****效率为12Mb/S。
D.采用最新****设计,电气抗干扰性能强。
E.外壳为德国进口机箱,防护等级为IP65(无显示窗口为IP66),实现防尘、防水、防磁。
F.采集盒内操作键和显示功能,可方便用于现场调试。
G.采集盒可同时独立数显通讯,用于重要参数监视。

    用户需要在****上咨询或相互沟通、共同交流、共同协作,可与无锡市兴洲仪器仪表有限公司总工程师办公室虞江洲联系,将会使您有个满意的结果。****上共同促进、合作上互惠互利、共同受益!

无锡市兴洲仪器仪表有限公司总师办的联系方式:虞江洲先生。
手机:13812123680
E-mail:3914295@qq.com
办公室电话:0510-85593298
传真:0510-85591199
需要其他不同类型的产品、****数据、产品图,应用业绩等等可详见此网站。
网址:www.xz-yb.com
