QJ型球型铰链机构



电动执行器球形铰链 QJ-310

电动执行器球形铰链 QJ-410

电动执行器球形铰链 QJ-510

电动执行器球形铰链 QJ-610


QJ-410A/B球形铰链,摆角18°,执行机构
连接孔Φ18,板厚B=25mm。
QJ-610A/B球形铰链,摆角18°,执行机构
连接孔Φ26,板厚B=30mm。
    无锡胡埭(dai)仪表厂生产的QJ-410A/B球形铰链;QJ-610A/B球形铰链应用在广东平海电厂一期2×1000MW机组。

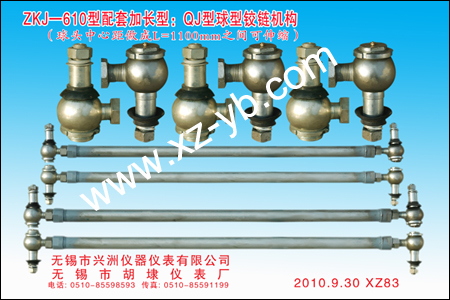

ZKJ-610型配套加长型:QJ型球型铰链机构(球头中心距做成L=1100mm之间可伸缩



    球型铰链机构是于电动执行机构与调整阀向连接的理想机构,它采用球型铰链和直柄连杆相连接,连杆采用左右旋螺纹连接,球铰链结构采用全密封,紧凑美观,具有控制灵敏,准确(空行程小)安装调整方便等.广泛应用于工业自动控制调节系统。

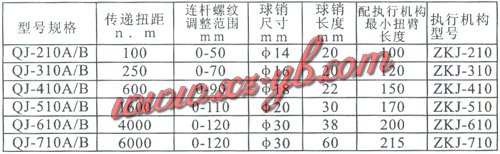

****参数和性能:


注:连接管采用煤气管:QJ-210~410A/B型为1.25,QJ-510~710A/B型为2。

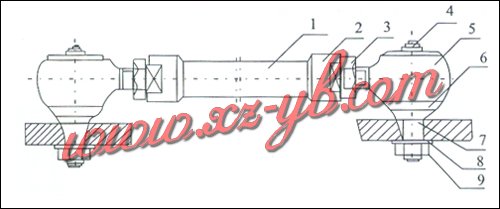

安装示意图:

      1、拉杆连接杆      2、调整螺母     3、锁紧螺母      4、油环     5、螺纹拉杆
      6、防尘罩           7、销铀          8、垫圈            9、螺母

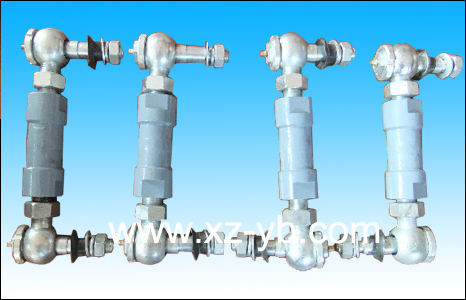

 QJ-310球型铰链(按样制作)

铰链中心距200mm,连杆直径φ35
