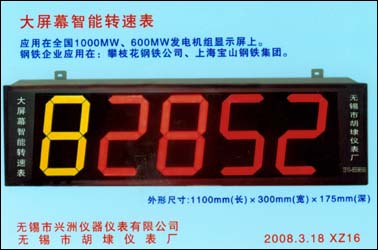

SZC-04型大屏幕转速显示仪








应用在****1000MW、600MW发电机组显示屏上。
钢铁企业应用在:攀枝花、上海宝山钢铁集团。
外形尺寸:1100mm×(长)×175mm(深)






在600MW、300MW、200MW、50MW发电机组显示屏上的应用。


墙挂式




盘装式


SZC-04型大屏幕智能转速表应用在广重、北重汽轮机有限责任公司质保部发电机试验站

功能及****数据:
  1、采用无源式磁电转速传感器。SZC-04仪表内在微型开关可配用被测旋转体每转发1-99个任意脉冲(或其它波形)的不同场合。
  2、仪表有五位LED数码管、显示五位数字(可达到65535RPM)及有关符号,小数点自动浮动,以确保万分之一以上的测量精度。
  3、显示器显示值与被测值之间乘以0.0001~99.9999六位系数,该系数亦由仪表内的微型开关任意设定,以适应实际测量体和被测体间存在任意转速比的要求。
显示:
  1、显示:
  仪表显示被测旋转体的转速五位有效数字,****可到65535转/分。
  2、加速度显示:
  仪表显示被测旋转体的加速度RPM/S,当面板上左方绿色发光管发光时,表示正在加速,熄灭时表示亦在加速。
  3、转速极限值显示:
  该极限值由仪表内部二组编码器任意编码(万、千、百、十RPM)被测旋转体一旦超越该速度,仪表即在0.1秒内发出警报信号,面板上相应红色发光管亮,后接线端子就有容量为220V AC、2A接点输出。
  4、转速上限值显示:
  上限值亦有二组编码器任意编码,功能上述第3点相同。
  5、速此系数值的显示:
  当被测对象有特殊,特地设计了速此系数设置功能。为了清楚地检查设置系数的准确性、用户可以同时进行检查。只需将“周波”和“上限”开关按下,即可显示出来。


工业参数大屏幕显示器



XZSZC-06DP大屏幕转速表应用在安庆皖江发电有限责任公司

    无锡市兴洲仪器仪表有限公司制造的XINGZHOU®,XZSZC-06DP大屏幕转速表应用在安庆皖江发电有限责任公司600MW发电机组控制室得到应用。
一、****参数
    1.可测量4~20mA(或1—5V)的标准输入信号,采样精度12位;
    2.数显的量程可设定,转换精度可设定;
    3.数显的位数、数码管的大小可根据用户的要求选择;
    4.有时钟控制及显示功能(根据用户的要求选择);
    5.可显示年历/时钟/功率/频率/转速/重量/温度/压力/安全生产天数等工业参数;
    6.外形尺寸:1410×300×122(mm)
    7.开孔尺寸:1358×246×120(mm)
    8.“转速”两字数码管:80×110(mm),两个字。通电常亮,字宽:10mm,显示红色。
    9.时间转速显示值,4位显示红色:125×125(mm)4个字。字宽:20mm,4位显示。
    10.“rpm”:160×110(mm),显示红色。
二、量程的设定
    1.同时按遥控键的A键和D键进入量程的设定状态,****通道数码管闪烁,此时按A键,屏显示———,再按A键,****通道输入端加4mA信号,显示的值大约为0648采样值,按B不存,按D键存储确认后,设置对应****量程(C键右移,B键加)。按D键存储确认,同时屏显示2———,再按A键,****通道输入端加20mA信号,显示的值大约为3208采样值,按B不存,按D键存储确认后,设置对应****量程(C键右移,B键加)。按D键存储确认,此时****值标定完成,进入小数点的标定,显示、———,通过C键来调节小数点所对应的位置,按D键确认;****通道数码管闪烁,用前面方法设置第二通道,按D键对此量程设定。
三、端子接线图

四、量程初设值:0—5000

备注:1.遥控器有4个功能键,A、B、C、D分别为设定、增加、右移、确认键;
    2.信号线采用屏蔽导线;
    3.通电之前,请仔细检查端子接线,不要接错;
    4.如果无线遥控不起作用请更换23A—12V电池。

    无锡市兴洲仪器仪表有限公司、无锡市胡埭(dai)仪表厂制造的:XINGZHOU
®牌产品严于律己、精益求精、一切为客户的生产、工艺需要,提高产品的****性、****性、精确度性、稳定性、可靠性、安全性。现在****600MW、1000MW发电机组上都得到很好的应用。
    尊敬的客户:需要产品设计、改造、制造、服务、沟通、协作、共同开发、共同生产,具体事宜面谈,请与我公司总师办联系。具体负责人:虞江洲,手机:13812123680,Email:3914295@qq.com
    积极认真的承诺:一次见面,双方满意,实际问题,得到解决;一次生意,终身朋友;无锡太湖、灵山游玩,公司考察,费用公司负责。您将得到一个满足的结果。
    注:XZSZC-06DP型大屏幕转速显示器的产品、设计、****参数、产品应用、产品服务、产品与客户沟通、交流等等的解释权在无锡市兴洲仪器仪表有限公司、无锡市胡埭(dai)仪表厂****设计处。
