 XZKQBY-1200-B系列可燃(有毒)气体检测报警器



一、概  述:
    XZKQBY-1200-B型可燃(有毒)气体报警控制器是本公司最   新推出的一种多线制或总线制可燃气体报警控制器,由气体报警控制器和气体探测器组成。具有结构合理、稳定可靠、性价比优越等优点,其内部采用了新型大规模工业级MCU,具有响应速度快、抗干扰力强,并且内置纯硬件看门狗,保证本控制器的****可靠性。适用于较为单一的监控环境。
二、功 介:
◆实时监测探测器状态,报警反映时间快;
◆对探测器状态进入实时判断,减少误报警的发生;
◆对故障信息及报警信息以声音报警方式提示用户;
◆具有实时电流信号查看功能;
◆有停电记忆功能,能记忆停电前的控制参数和工作状态;
4-20MA485通讯可共用;
◆一到八通道通道数可任意设置;
◆具有报警声音提示功能;
◆量纲可选,可与压力、液位、温度传感器混合使用。
三、技 标:
3.1控制器****指标:
1)传感器路数:1~48路(分线制最多为8路),
2)量纲选择:  %LEL, PPM, Pa, 米,KG
3
)传感器型号:WMKY系列可燃(有毒)气体探测器
4)联动路数:  预报警、报警
5)主机功耗:  5W
6
)工作电压范围: 220VDC±15%50HZ±1
7)使用环境温度: -10℃~70℃(室内)
8)外形尺寸: 按用户要求定制
9)安装方式: 壁挂式

3.2探测器****指标:
1)测量精度:±5 %F.S,
2)检测气体:天然气、汽油、CO、H2S、SO2、CL2等
3)响应时间:20~60秒,取决于测试成份和范围
4)重 复 性:3 %F.S
5)输出信号:DC(4~20)mA
6)工作电源:15~30V DC
7)环境温度:(-10 ~+50) C
8)环境湿度: 90% RH
9)防爆等级: ExdIICT6
10)整机重量: 1.5KG

四、面板及接线说明:

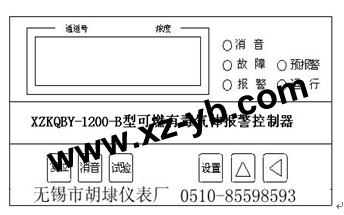

4.1控制器面板请参照图一(以实物为准):

4.2控制器指示灯:

 指示灯名称



 按下时,消声灯亮,蜂鸣器停止响声.







   主机发生故障信号时,故障灯恒亮,但发生报警时,即使存在故障,故障灯也熄灭。



 主机发出报警信号时,报警灯恒亮。



 预报警时风机灯亮.



 主机处于监控状态下,运行灯亮。

4.3探测器外型尺寸图



4.4控制器接线图:

:具体接线方式以控制器接线标签为主。

4.5探测器接线:

4.6接线要求:
1)探测器接线:变送器工作于三线制方式。采用钢管敷设屏蔽方式与控制器连接。
2)****电线阻抗:1.5 mm2截面时****线长为2000米。
3
)控制器内接线端子(24V负、IN24V正)分别与探测器内接线端子(24V负、IN24V正)对应连接,若多个探测器连接控制器,探测器的供电部分(24V 24V
负)分别公用同一个接线端子。
特别提醒:主机应安装在现场附近的非防暴区域

五、调试及标定:

  5.1控制器操作:

   1)开机打开电源开关,主机进入初始化状态,LED数码管显

    示“------”,两分钟后初始化完成自动进入监控状态,运

    行灯亮,各通道作循环显示。

   2)通道数设定:

长按“设置”键显示“  -”送开按钮,显示“0000”,通过  键输入菜单密码“1111”,按“设置”键进入菜单,这时显示“-----X(X为通道数),通过键设定通道数,设定后再按“设置”键,这时显示为“Xa.aa(X为当前通道数,a.aa为该通道的输入电流),可通过键依次查看各通道的电流信号是否正确。(电流信号范围在3.2~4.mA内算正确)。如各通道电流在范围内,则按“设置”键显示“EEEEEE
”保存设置后自动进入监控巡检状态。如有通道电流数值不对或未接探测器进行通道 数设定, 则按“复位”键保存设置即可。
3)试验:

试验键为查看各通道电流键,长按此键显示“  -”送开按钮,显示“X  a.aa(X为当前通道数,a.aa为该通道的输入电流),可通过键依次查看各通道的电流信号是否正确。如电流信号偏差不大,可通过调节探测器零位电位器至规定范围内。按“设置”键回到循环显示。

   4)故障说明:
①当开机状态时显示“------”表示控制器在自检状态,5分钟后如果出现“X  Err1”并报警,表示其中第X路探测器无信号输入,可通过试验键查看该通道电流值。②当开机状态时显示“------”表示控制器在自检状态,5分钟后如果出现“ X   110 并报警,表示其中第X路探测器信号输入过大,可通过试验键查看该通道电流值。

5.2探测器调试:

   1)零点调节

将标定接头旋到探测器的探头上.将数字电流表连接到信号输出测量点Io24V-上,用****的合成空气(例如压缩空气罐), 250mL/min的流量通入标定接头。在30秒内传感器电流值应达到4mA。否则就要调节探测器上的零位电位器,将指示值调节到该数值。

2)调节量程(灵敏度)
标定仪表时,所使用的检验气体要达到测量范围终端值
60%左右的浓度。将已知浓度的标定气体,以250mL/min的流量通入所连接的标定接头。通入标定气体约1-5分钟(具体根据表一检测气体的介质而定)后,用电流表或控制器检测电流信号,并通过调节增益电位器,将其调节到额定值。   3)说明:如果标定中不能够调节量程(灵敏度),则可能需要更换传感器。



六、安装须知
6.1、安装注意:
◆必须符合《中华人民共和国爆炸危险场所电气安全规程》。
◆外壳应良好接地,必须拧紧进线接头。
◆变送器安装时必须将探头朝下,否则可能因颗粒物质或液体
引起堵塞。
◆探头绝不能涂漆,如在安装变送器的地方进行喷涂漆工作,
须确保变送器探头上不被粘上漆。因为漆会阻碍被监测的气
体扩散进入探头,从而干扰仪表的正常读数。
◆变送器应避免工作在严重的水蒸汽环境下或直接遭受雨水
淋射的场所。
◆安装过程应按照当地生效的规范、准则和有关情况进行。
◆须考虑检测地点的通风情况。
◆避免如水溅、油雾、阳光直射及机械损伤等外界影响。
◆变送器应尽可能安装在泄漏点的附近,且安装点应无振动,
温度尽量恒定。
◆变送器进气口位置应向下。

◆变送器通常安装在离地约1.6米高的地方。如安装在地表
面,仪表离地面应至少保持0.3米的空间用于调整维护等工
作。用螺栓穿过壳体,将探测器固定装妥。
6.2、传感器的启动时间:
设备启用、更换传感器或长时间关闭以后再打开,仪表的
启动时间至少为3小时;短时间停用后的启动时间约15秒钟;
用于一氧化氮的传感器,需要启动时间约24小时。启动期间
不提供检测功能,但可以观察到测量值的波动。
启用后要经常检查零点和灵敏度,必要时需进行调整。



七、检测气体的量程、响应时间:

  0 ~ ppm

响应时间

O2

(0~25VOL%

40

CO

1000

60

H2S

50200

60

HCN

100

120

HCl

100

180

NO

100

40

NO2

20200

60

SO2

20200

30

Cl2

20

150

NH3

50200

300

H2

100010000

90

O3

25

180

C2H4O

20100

180

可燃气

****LEL

小于30




八、报警处理程序:
    1)报警时,消防室值班人员,应立即通知现场有关人员检查,严禁人为制造任何火花或明火,并做好记录。主机启动防爆排风机进行换气,关闭电磁阀,同时显示报警浓度;
    2)立即通知****人员到现场检查燃气泄露原因,排除事 故隐患;
    3)当确认事故隐患排除后,由专人作联动复位处理,风机运行并打开电磁阀恢复供气。若出现频繁报警,则应通知****人员检查是否在慢性燃气泄漏,并应作好原始记录,通知厂家维修。



九、售后服务细则:
    1)本产品自用户购买之日起质保一年,凡在正常使用状 态下,本产品出现故障时,公司给予全面保修。****一年产 品需要维修时,厂家将按维护协议书有关条款执行, 以****惠价为用户提供服务;
    2)用户在使用本公司产品,出现故障时:
    ①市内用户在24小时内给予明确答复,可根据用户要 求上门服务;
    ②省内用户在两天内明确答复,可根据用户上门服务;
    ③省外用户在三天内明确答复,可根据用户上门服务。
本系统的安装,可根据用户要求,厂家可提供上门安装、 调试及指导服务,酌情收取相应费用,公司将不定期对用户或施工单位进行培训。凡公司用户均享受公司产品升级换代产品的优惠政策。
